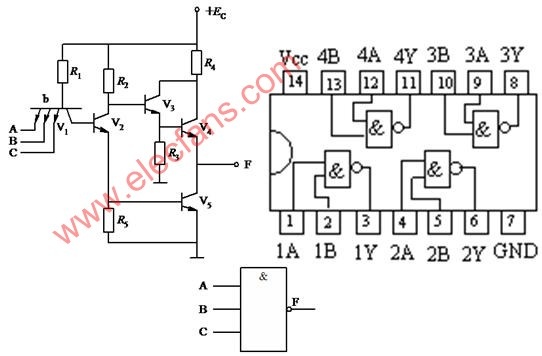

TTL集成与非门电路

TTL与非门芯片举例

二、主要参数

（1）输出高电平UOH、输出低电平UOL

（2）阈值电压UT

（3）噪声容限电压噪声容限电压可以衡量门电路的抗干扰能力

（4）输入低电平电流IIL与输入高电平电流IIH

（5）扇出系数

（6）平均传输延迟时间

TTL集成门电路的使用注意事项

电源电压及电源干扰的消除：引入电源滤波，每隔6—8个门加接一个0.01—0.1μF的电容对高频进行滤波。

输出端的连接：注意线与问题和负载能力。

闲置输入端的处理。

电路安装接线和焊接应注意的问题：线要短、接地要好、烙铁功率不大于25W，焊接时间要短。

调试中应注意的问题：输出端高低电平的范围，输出端与地及电源之间的短接要避免。
