简介
这是一个普遍齿轮指标，可以安装在任何摩托车配件售后市场作为新的设计。它的主要优点是，它的运作完全依赖于换档杆的运动，而不是连接到速度表和转速表传感器(昂贵的商用设备中)，这是很少在旧摩托车可用。它由一个主电路包括一个7段LED指示灯，两个大厅，是附着在摩托车车架传感器和一个小磁铁上的换档手柄上。
主电路是基于AVR ATTINY25/45/85微控制器，可读取两个霍尔传感器和中立的开关信号，输出电流齿轮数目减少到7段LED指示灯通过4026计数器/解码器。
源代码是用AVR – GCC(WINAVR)，可以使用默认的编程保险丝使用AVR编程器(默认：ATTINY25微控制器和USBTiny程序员)。 此外，不断 TOP_GEAR 5 应改为 6 六个齿轮摩托车 第

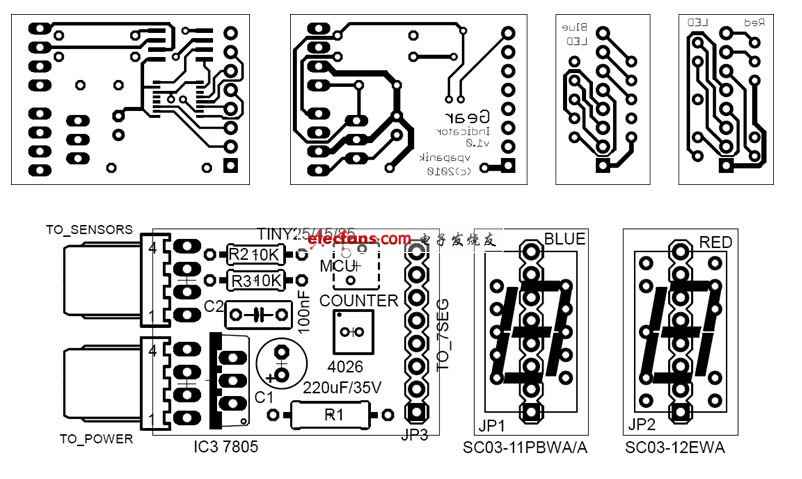

对于主电路建议的实施是一个体积小，双面PCB，与微控制器和解码器芯片SMD封装。7段LED是摆在次要的PCB垂直连接以模块化的方式来的主要原因之一(见图片)。两种不同的脚印Kingbright公司LED(红色和蓝色)印刷电路板也有提供。
部分价值注释(建议PCB)
R110至220Ω½ W根据首选的LED亮度
R2，R310ΚΩ¼ W
C1220μF/ 35V电解 电容器
C2100 nF的MKT /涤纶电容器
MCUATTINY25/45/85Mouser零件 556 – ATTINY25 – 20SU
计数器4026Mouser零件 595 – CD4026BPWE4
IC1，IC2霍尔传感器Melexis公司 US5881LUA (可供 adafruit )
IC378055V稳压器TO – 220
BLUEKingbright公司0.3“Mouser零件 604 – SC03 – 11PBWA / A
红Kingbright公司0.3“Mouser零件 604 – SC03 – 12EWA
